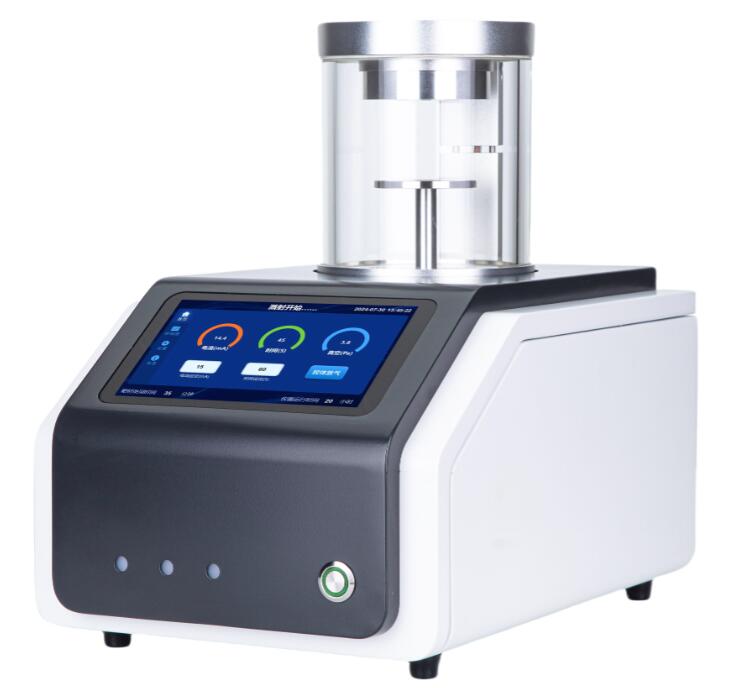

射频磁控溅射镀膜仪与传统镀膜技术的对比

　　射频磁控溅射镀膜仪与传统镀膜技术的对比分析：
　　1、工作原理
　　- 射频磁控溅射镀膜仪：利用射频电源产生高频电场，激发工作气体形成等离子体，同时在靶材附近施加磁场，约束电子运动，增加等离子体密度，使靶材原子被溅射出来并沉积到基片上形成薄膜。
　　- 传统镀膜技术：
　　- 蒸发镀膜：在真空条件下，通过加热靶材使其气化，然后在真空环境中将气体分子沉积到基片表面形成薄膜。
　　- 化学气相沉积（CVD）：通过化学反应在基材表面形成薄膜，常见的有低压CVD（LPCVD）和等离子增强CVD（PECVD）。
　　- 直流磁控溅射：采用直流电源，使等离子体轰击靶材，适用于导电材料，但不适用于绝缘材料。
　　2、适用材料
　　- 射频磁控溅射镀膜仪：可溅射包括金属、合金、氧化物、氮化物、陶瓷、玻璃、聚合物等在内的几乎所有固态材料。
　　- 传统镀膜技术：
　　- 蒸发镀膜：主要适用于金属和一些低熔点材料。
　　- CVD：适用于多种材料，但对反应气体和温度有特定要求。
　　- 直流磁控溅射：仅适用于导电材料。
　　3、沉积速率
　　- 射频磁控溅射镀膜仪：沉积速率相对较低，原因在于射频功率的能量转换效率相对较低，且射频匹配网络在功率传输过程中存在能量损耗。
　　- 传统镀膜技术：
　　- 蒸发镀膜：沉积速率较快，但均匀性和附着力相对较差。
　　- CVD：沉积速率可调，但受反应条件限制。
　　- 直流磁控溅射：沉积速率高。
　　4、薄膜质量
　　- 射频磁控溅射镀膜仪：薄膜均匀性好、附着力强，适合高质量光学薄膜和绝缘膜的制备。
　　- 传统镀膜技术：
　　- 蒸发镀膜：薄膜纯度高，但均匀性和附着力较差。
　　- CVD：薄膜质量高，但对环境和设备要求较高。
　　- 直流磁控溅射：薄膜质量一般，但效率高。
　　5、设备复杂度与成本
　　- 射频磁控溅射镀膜仪：设备结构复杂，需要射频电源、匹配网络等组件，制造成本和维护成本高。
　　- 传统镀膜技术：
　　- 蒸发镀膜：设备相对简单，成本较低。
　　- CVD：设备复杂度和成本因具体技术而异。
　　- 直流磁控溅射：设备简单，成本低。
　　6、工艺控制难度
　　- 射频磁控溅射镀膜仪：工艺参数多，如射频功率、工作气压、自偏压、匹配网络调节等，参数优化和工艺控制复杂。
　　- 传统镀膜技术：
　　- 蒸发镀膜：工艺控制相对简单。
　　- CVD：工艺控制难度因具体技术而异。
　　- 直流磁控溅射：工艺控制简单。
　　7、环境影响
　　- 射频磁控溅射镀膜仪：整个镀膜过程在真空环境中进行，对环境友好。
　　- 传统镀膜技术：
　　- 蒸发镀膜：环境影响小。
　　- CVD：部分CVD技术会产生废气等污染物。
　　- 直流磁控溅射：环境影响小。
　　8、典型应用
　　- 射频磁控溅射镀膜仪：广泛应用于半导体、光学、纳米材料等领域，尤其适合制备绝缘膜和高质量光学薄膜。
　　- 传统镀膜技术：
　　- 蒸发镀膜：常用于制备金属薄膜和一些装饰性薄膜。
　　- CVD：广泛应用于半导体、光学、电子等领域。
　　- 直流磁控溅射：适用于金属膜、装饰镀膜等。
